小动物的肺功能检测系统

产品型号：

WBP-4MR

详细介绍:

产品图片：产品信息：（一）技术参数1. 小动物的肺功能检测系统的硬件和软件能同时检测不少于4只大鼠或4只小鼠清醒自由活动状态下的肺功能相关指标，不少于支气管收缩... 查看详情 >
留言购买


产品图片：





















产品信息：

（一）技术参数

1. ★小动物的肺功能检测系统的硬件和软件能同时检测不少于4只大鼠或4只小鼠清醒自由活动状态下的肺功能相关指标，不少于支气管收缩参数（PENH）、呼气50%的流速（EF50%）、呼吸次数(N)、咳嗽次数和咳嗽强度等16项呼吸指标。

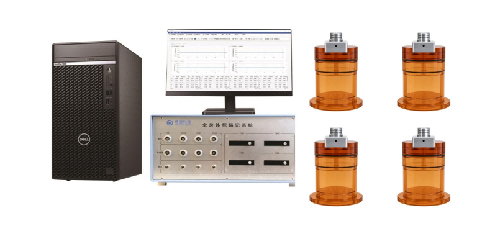

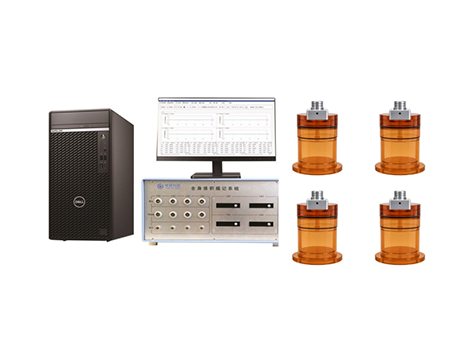

2. ★小动物的肺功能检测系统由体积描记系统、数码生理信号采集放大器、高精度恒速稳流通风机、工作站4个主要部分组成，安装方便，体积小，有呼吸系统的参数采集，也可用于心血管系统（心电图、血压）的参数采集。设备的体积小，设备部分可安装到1200mm*600mm 的实验台桌上。

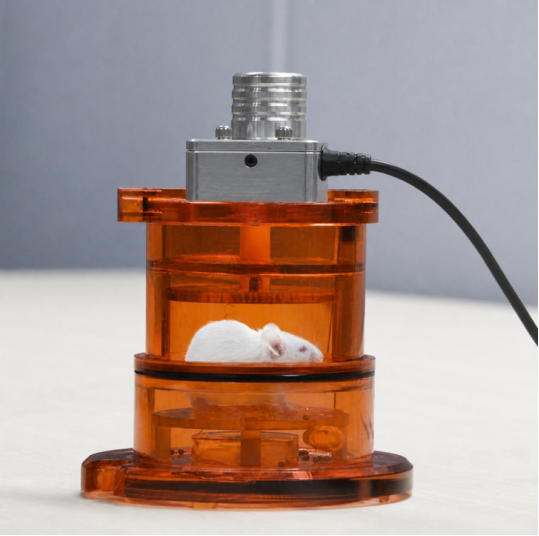

3. ▲体积描记系统分为动物实验腔和控制器(参考腔)两部分，并用可靠的一体成型方案，动物实验腔为棕色透明材质，实验腔可快速打开，方便清洗。

4. 体积描记系统的控制器兼有呼吸压力换能器和咳嗽信号接收器等呼吸参数的采集传感器和植入式心电、血压、体温等生理信号接收器，环境压力、温湿度传感器等功能，控制器只需一根连接线与数码信号采集放大器连接。

5. ▲呼吸压力差换能器的压力范围：±1.27cmH2O,全温区温度补偿范围：0-50°C，复合非线性与迟滞特性：≤±0.25%FS。 操作温度为：-25-85℃。

6. 咳嗽信号接收器直接与咳嗽信号传感器（Microphone）连接，经动物实验腔壁的介入口伸入实验腔，感应动物咳嗽。

7. ▲呼吸描记器（pneumotachograph）位于体积描记系统的控制器的侧面部位，采用同心圆式降噪技术，强化外部噪音到达实验腔和参考腔的一致性，减少实验室气流对呼吸信号的干扰，实现硬件降噪作用。

8. 动物实验腔不少于两种规格，腔体棕色，分别适用于大鼠和小鼠。大鼠实验腔的内腔直径≤200mm，高度≤100mm,体积≤3500ml；小鼠实验腔的内腔直径≤80mm，内径高度≤90mm,实验腔的体积≤450ml。配备动物饮水瓶，适用于长时间的检测。配有排气的过滤器。过滤器有除湿功能，干燥剂可方便更换和重复使用。每个动物实验腔体带有气溶胶介入口和静压输入接管，气溶胶在腔体内分布均匀。

9. 大小鼠的体积描记系统的控制器，配有雾化发生控制器和标准型的雾化发生器。雾化发生器可产生标准的气溶胶，气溶胶颗粒粒径4-6µm，雾化发生器可清洗，反复使用。

10. 高精度恒速稳流通风机：不少于4通道通风泵适用于4只大鼠或4只小鼠的描记系统的通气。恒速稳流通风机流量量程涵盖0.25-2.5L/Min，流量精度：+/-0.1L/Min。

11. ▲数码生理信号采集放大器：体积不大于65mmx185mmx90mm，便于安装和摆放。数码生理信号采集放大器有不少于8个多参数采集用的雷莫（LEMO）接口，可与8个体积描记系统连接，可扩展用于8只动物的肺功能检测。数码生理信号采集放大器有不少于8个BNC接头，可用于流速传感器、血压传感器、体温等模拟信号的输入放大。数码生理信号采集放大器的模拟信号的输入范围：+/-10V，采样频率：125Hz、250Hz、500Hz、1kHz、2kHz可调。（提供实物照片和使用说明书）

12. ★采集软件不少于32物理通道的撷取软件，每只动物的生理信号采集不少于1通道呼吸、1通道心电、1通道血压和1通道的活动度等生理信号。每个动物一个文件，包含每个动物的资料，采集方式的设定，原始资料和计算后的资料。

13. 采集过程中可标记各种实验过程，标记自动进入原始采集的数据内。用户可自定义快击键和功能键，能设置操作程序，并保存备用。

14. ▲采集软件有手动校准功能，手动校准操作输入电压的范围：小鼠用+/-2000至+/-5000mV,大鼠和豚鼠用：+/-9000至+/-25000mV。每一个动物一个文件，包含每个动物的资料，采集方式的设定,原始资料和计算后的资料。

15. 分析软件：逐波分析法（Beat by beat），显示每个分析的呼吸波型，并标注已分析到的呼吸波形和数量。采集和分析同步进行，实时显示呼吸波形和分析后各参数的数值。能实时分析产生技术指标中要求的所有参数，实时显示不少于两种参数的趋势图。能一一对应查找分析的数据和原始的波形。

16. ▲分析软件可进行实时分析和采集后分析两种方式，可自行设计分析参数和精度，并有原始数据的回放功能。原始采集文件不能够被其他程序如TEXT计事本，Excel表格等打开，必须从采集软件里方能动态回放和静态回顾，以确保数据内容安全。

17. 气雾发生控制器和气雾发生器由软件自动控制，软件可实现多通道同步开启气雾发生器，可设定气雾发生器的雾化速度，可设定程序化雾化方案备用。

18. 工作站1台：品牌机，1TSSD硬盘、不小于16G内存，4G独立显示卡，静音键盘,Window11英文专业版（或同等功能及以上操作系统），24英寸平面直角显示屏。
